Zodiac Medline 500
Welkom bij het bouwverslag van mijn op afstand bestuurbare Zodiac Medline 500. In deze blog neem ik je mee door het volledige proces, van het eerste ontwerp tot de eerste vaart.
Opbouw van de RC Zodiac Medline 500
Terwijl ik bezig was met de afbouw van de romp van mijn op afstand bestuurbare Zodiac Medline 500, ben ik begonnen met het bouwen van de opbouw. Dit omvat onder andere de stuurconsole, zitplaatsen en diverse accessoires.
Materiaal:
- Ongeveer 0.135 KG PLA (Console met dek)
- Revell 382 Wood Brown
- Revell 314 Beige
- Revell 302 Zwart - zijdemat
- Revell 301 Wit - zijdemat
- Schuurpapier (waterproof) P60 P150 en P600
- Penselen
Ontwerp en Constructie
De opbouw is ontworpen met behulp van 3D-modelleringssoftware, waarbij ik foto's en specificaties van het originele model als referentie heb gebruikt. De onderdelen zijn vervolgens 3D-geprint met PLA-materiaal en op sommige plekken afgewerkt met epoxy voor extra stevigheid en duurzaamheid.Details en Accessoires

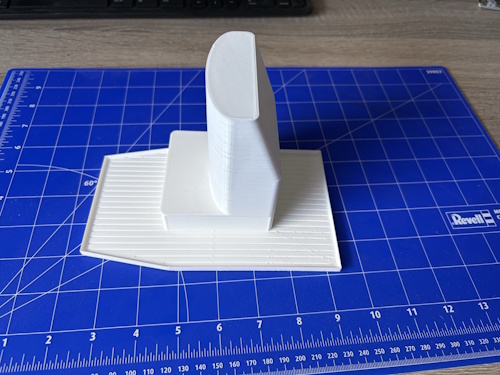

Omdat het dek eigenlijk een teak houten dek is heb ik de lijnen voor de planken in het ontwerp meegenomen. Origineel zit er tussen de planken een kit rand, dus gekozen voor een "verdieping" van 1 mm zodat hier de "kit" geschilderd kan worden.Het idee is om eerst het dek met Revell 382 de basis kleur te geven en daarna doormiddel van een lichte drybrush het hout een natuurlijke uitstraling te geven.
De console zelf zal wit geschilderd worden en voorzien worden van een draaiend stuurwiel (wat mee draaid als de motor wordt gedraaid) en een bewegende gashandel die mee beweegd met de motor. Uiteraard zal de console ook voorzien worden van de nodige apparatuur e.d.
Ik blijf de voortgang van dit project documenteren en zal updates en foto's delen naarmate het model verder wordt ontwikkeld.
