Meerdere DS18B20 temperatuursensoren aansluiten op een ESP32

De DS18B20 temperatuursensor heeft een groot voordeel ten opzichte van veel andere sensoren: je kunt meerdere sensoren tegelijk aansluiten op één enkele datalijn. Dankzij het 1-Wire communicatieprotocol krijgt elke DS18B20 een uniek adres, waardoor een ESP32 of Arduino meerdere temperatuursensoren kan herkennen en afzonderlijk uitlezen.

Dit maakt de DS18B20 ideaal voor projecten waarbij je op verschillende plekken temperatuur wilt meten, zoals in een weerstation, technische ruimte, aquarium, vijver of bij meerdere ruimtes in huis. In dit artikel laat ik zien hoe je meerdere DS18B20 sensoren aansluit op een ESP32, hoe je de unieke adressen van de sensoren uitleest en hoe je de Arduino code aanpast om meerdere temperaturen tegelijk te meten.

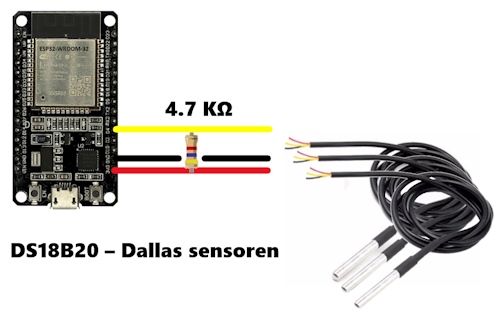

Aansluitschema (ESP32)

Je hebt de DS18B20, een 4.7 kΩ weerstand en een paar Dupont-kabels nodig. Iedere DS18B20 sluit je aan op dezelfde poort.

• GND van de sensor → GND op de ESP32
• VDD van de sensor → 3.3V op de ESP32
• DQ (data) van de sensor → GPIO 4 van de ESP32 via een 4.7 kΩ pull-up naar 3.3V

Arduino basiscode

Installeer eerst de bibliotheken OneWire en DallasTemperature via de Library Manager.

DS18B20 adressen automatisch uitlezen


            #include <OneWire.h>
            #include <DallasTemperature.h>

            #define ONE_WIRE_BUS 4  // GPIO 4 op ESP32

            OneWire oneWire(ONE_WIRE_BUS);
            DallasTemperature sensors(&oneWire);

            void setup() {
              Serial.begin(115200);
              sensors.begin();

              Serial.println("DS18B20 adres(sen) gevonden:");

              DeviceAddress tempDeviceAddress;
              int numberOfDevices = sensors.getDeviceCount();

              Serial.print("Aantal sensoren: ");
              Serial.println(numberOfDevices);

              for (int i = 0; i < numberOfDevices; i++) {
                if (sensors.getAddress(tempDeviceAddress, i)) {
                  Serial.print("Sensor ");
                  Serial.print(i);
                  Serial.print(" adres: ");
                  printAddress(tempDeviceAddress);
                  Serial.println();
                } else {
                  Serial.print("Sensor ");
                  Serial.print(i);
                  Serial.println(" adres niet gevonden.");
                }
              }
            }

            void loop() {
              // niets nodig hier
            }

            void printAddress(DeviceAddress deviceAddress) {
              for (uint8_t i = 0; i < 8; i++) {
                if (deviceAddress[i] < 16) Serial.print("0");
                Serial.print(deviceAddress[i], HEX);
              }
            }




        DS18B20 adres(sen) gevonden:
        Aantal sensoren: 2
        Sensor 0 adres: 28FF64A2C11603A9
        Sensor 1 adres: 28FF5C9BC1160412

    #include <OneWire.h>
        #include <OneWire.h>
        #include <DallasTemperature.h>

        #define ONE_WIRE_BUS 4  // GPIO waarop de DS18B20 zit

        OneWire oneWire(ONE_WIRE_BUS);
        DallasTemperature sensors(&oneWire);

        // Adressen van de sensoren (uit je vorige scan)
        // Let op: hexadecimale waarden gescheiden door komma's
        DeviceAddress sensor1 = {0x28, 0xFF, 0x64, 0xA2, 0xC1, 0x16, 0x03, 0xA9};
        DeviceAddress sensor2 = {0x28, 0xFF, 0x5C, 0x9B, 0xC1, 0x16, 0x04, 0x12};

        void setup() {
          Serial.begin(115200);
          sensors.begin();
        }

        void loop() {
          sensors.requestTemperatures(); // Vraag alle sensoren om hun temperatuur

          float temp1 = sensors.getTempC(sensor1);
          float temp2 = sensors.getTempC(sensor2);

          Serial.print("Temperatuur sensor 1: ");
          Serial.print(temp1);
          Serial.println(" °C");

          Serial.print("Temperatuur sensor 2: ");
          Serial.print(temp2);
          Serial.println(" °C");

          delay(2000);
        }




Tips

• Gebruik altijd een 4.7 kΩ pull-up weerstand op de datalijn.
• Gebruik altijd de 3.3 V voor de voeding en niet alleen de GND en DQ (data)
• Elke sensor heeft een unieke ID — ideaal voor meerdere sensoren op één bus.
