DS18B20 temperatuursensor aansluiten op een ESP32

De DS18B20 (Dallas sensor) is een digitale temperatuursensor die zeer populair is onder makers vanwege de eenvoudige 1-Wire communicatie, goede nauwkeurigheid en mogelijkheid om meerdere sensoren op één datalijn aan te sluiten. In dit artikel lees je hoe je deze sensor aansluit op een ESP32 en wat de basiscode is om ermee aan de slag te gaan in Arduino.

Specificaties van de DS18B20

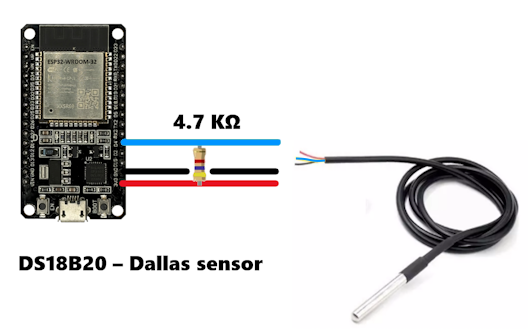

Aansluitschema (ESP32)

Je hebt de DS18B20, een 4.7 kΩ weerstand en een paar Dupont-kabels nodig. Sluit de sensor als volgt aan:

• GND van de sensor → GND op de ESP32
• VDD van de sensor → 3.3V op de ESP32
• DQ (data) van de sensor → GPIO 4 van de ESP32 via een 4.7 kΩ pull-up naar 3.3V

Arduino basiscode

Installeer eerst de bibliotheken OneWire en DallasTemperature via de Library Manager.

    #include <OneWire.h>
        #include <DallasTemperature.h>

        #define ONE_WIRE_BUS 4  // GPIO 4 op ESP32

        OneWire oneWire(ONE_WIRE_BUS);
        DallasTemperature sensors(&oneWire);

        void setup() {
          Serial.begin(115200);
          sensors.begin();
        }

        void loop() {
          sensors.requestTemperatures();
          float tempC = sensors.getTempCByIndex(0);
          Serial.print("Temperatuur: ");
          Serial.print(tempC);
          Serial.println(" °C");
          delay(1000);
    }

Tips

• Gebruik altijd een 4.7 kΩ pull-up weerstand op de datalijn.
• Gebruik altijd de 3.3 V voor de voeding en niet alleen de GND en DQ (data)
• Elke sensor heeft een unieke ID — ideaal voor meerdere sensoren op één bus.
