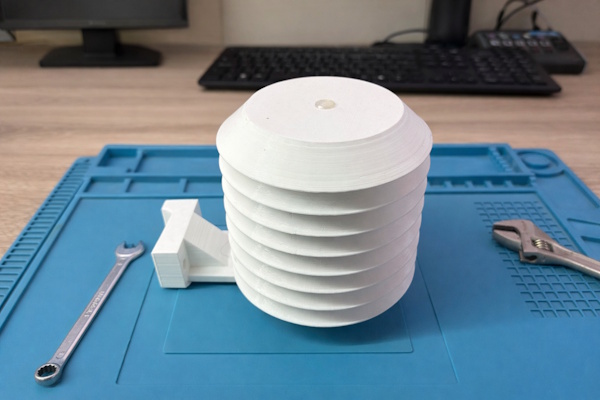

Radiation Shield behuizing (STL) voor mijn modulaire weerstation

Wat is dit precies?

Voor mijn modulaire weerstation wilde ik temperatuur en luchtvochtigheid niet “zomaar ergens” meten. Als je het netjes wilt doen, heb je een goede radiation shield nodig: zon blokkeren, regen tegenhouden, maar wél genoeg luchtstroming.

Het basisontwerp komt van MicroMet op Thingiverse. Ik heb dat ontwerp gebruikt als fundament, maar daarna flink aangepast zodat het beter past bij mijn project én toekomstig uitbreidbaar blijft.

Mijn aanpassingen aan het MicroMet ontwerp

1) Meer ruimte in het midden

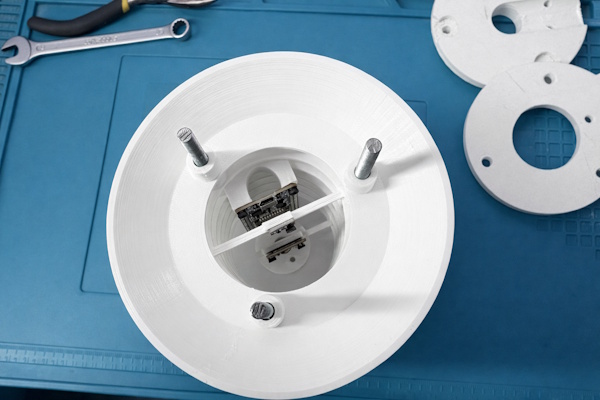

Ik heb de binnenruimte groter gemaakt zodat verschillende componenten en bekabeling netjes passen. Dit is geen “één sensor in een doos” oplossing, maar een basis waar ik later makkelijk op kan doorbouwen.

2) Sensoren centraal geplaatst

Speciaal voor de sensoren heb ik de montage aangepast zodat ze in het midden van de luchtstroom komen. Dat helpt om stabieler te meten en minder last te hebben van warmtestraling van het kunststof.

3) Lamellen dichter op elkaar

De lamellen heb ik dichter op elkaar gezet. Doel: meer zekerheid dat bij harde wind en slagregen alles droog blijft, zonder de ventilatie compleet kapot te maken. Het blijft dus een balans tussen bescherming en luchtstroom.

4) Transparante bovenkant voor lichtmetingen

De bovenkant heb ik met doorschijnend filament geprint. Zo kan ik zon- en lichtmetingen doen (en eventueel later UV), zonder meteen een tweede behuizing te moeten ontwerpen.

Montage

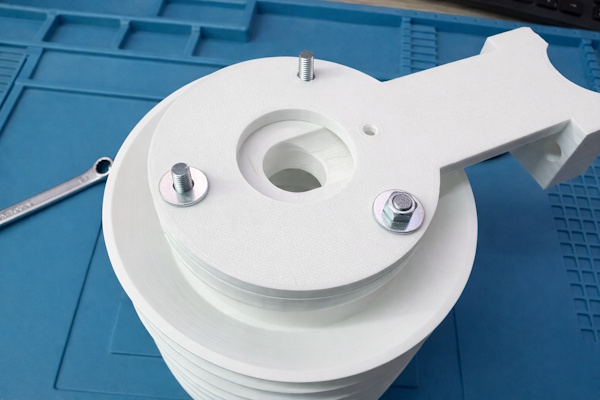

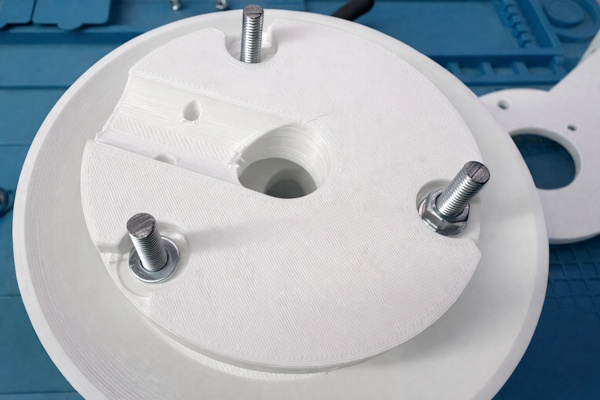

Het geheel wordt bij elkaar gehouden door drie M5 draaideinden, met moeren en plaatringen. Lekker simpel, stevig, en vooral: je kunt het altijd weer uit elkaar halen als je iets wilt aanpassen.
