ESP32-cam, microcontroler en camera in één.
De ESP32-CAM is een compact en veelzijdig WiFi-bordje dat speciaal ontworpen is voor toepassingen waarbij beeld of video nodig is, zoals beveiligingscamera’s, gezichtsherkenning of slimme deurbellen. Het bordje is gebaseerd op de populaire ESP32-microcontroller en bevat daarnaast een camera-interface, een microSD-kaartslot en diverse GPIO-pinnen voor het aansluiten van extra componenten.
Specificaties
| Eigenschap | Waarde |
|---|---|
| Microcontroller | ESP32-D0WDQ6 (dual-core 32-bit processor @ 240 MHz) |
| Werkgeheugen | 520 KB |
| Flashgeheugen | -4 MB (QIO flash) |
| WiFi | 802.11 b/g/n 2.4 Ghz |
| Bluetooth | BLE 4.2 (beperkt bruikbaar op ESP32-CAM door hardwarekeuze) |
| Camera RH | OV2640 (2 MP, 1600x1200 max resolutie) |
| MicroSD-slot | Ja, ondersteunt kaarten tot 4 GB |
| GPIO | Diverse pinnen beschikbaar (3.3V logica) |
| Spanning | 5V via 5V-pin, 3.3V op I/O |
| Programmeerinterface | Via UART (geen USB aanwezig op bordje) |
Let op: De ESP32-CAM heeft geen ingebouwde USB-aansluiting. Om hem te programmeren is een externe USB-naar-serieel adapter nodig, zoals een FTDI-adapter.
ESP32-CAM flashen met firmware
Om de ESP32-CAM te gebruiken met eigen firmware of Arduino-code, moet deze via UART worden geflasht. Dit zijn de stappen: Benodigdheden- ESP32-CAM module
- FTDI USB naar serieel adapter (3.3V-variant)
- Jumper wires
- Eventueel een drukknop of jumper voor de flash-modus

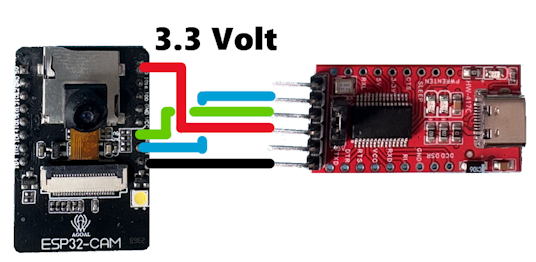

Aansluitschema (FTDI naar ESP32-CAM)
| ESP32-cam | FTDI | Kleur |
|---|---|---|
| 3.3V (of 5 V) | 3.3V (of 5 V) | Rood |
| GND | GND | Zwart |
| U0RXD (GPIO3) | TX | Groen |
| U0TXD (GPIO1) | RX | Blauw |
LET OP:verbind GPIO0 met GND om de ESP32-cam in flashing mode te zetten.
FTDI Module en aansluitingen kunnen afwijkend zijn.
De ESP32-CAM is een krachtige toevoeging aan elk IoT-project waar beeld gewenst is. Dankzij de combinatie van WiFi, camera en uitbreidingsmogelijkheden kun je er eenvoudig een slimme camera-oplossing mee bouwen die bijvoorbeeld foto's maakt bij beweging of periodiek beelden doorstuurt naar een server of Home Assistant.
